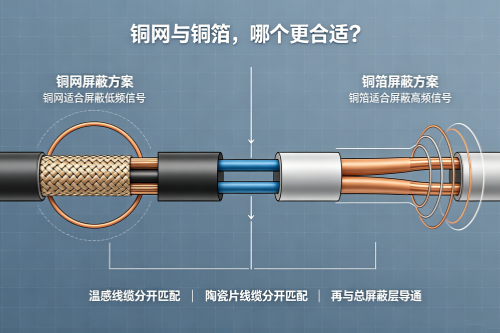

近期有客戶在做水下?lián)Q能器時提出疑問：溫感與陶瓷片的線纜分開匹配后，在與總屏蔽層導通時，銅箔和銅網哪個更合適?客戶查閱資料發現，銅網適合屏蔽低頻信號，銅箔適合屏蔽高頻信號，但銅箔使用幾個月后可能被擊穿，壽命較短。

　　針對這一問題，我們的線纜供應商給出了明確的技術分析，在此與大家分享。

　　一、銅箔 vs 銅網：各有所長，但不能互相替代

　　從屏蔽原理來看，銅箔(及鋁箔)對高頻電磁干擾的屏蔽效果更好，覆蓋率可接近100%;銅絲編織網則擅長處理低頻干擾，且柔韌性好、耐彎折、抗機械拉扯。兩者各有適用場景，并非簡單的替代關系。

　　二、內層鋁箔是隔離信號串擾的關鍵

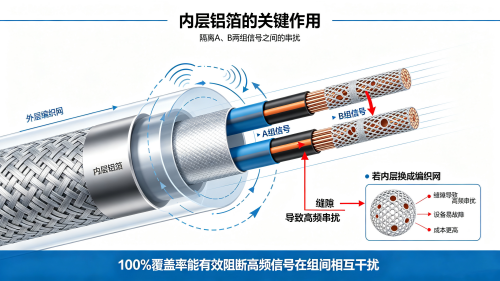

　　我們的線纜采用“內層鋁箔+外層編織網”的雙層復合屏蔽結構。內層鋁箔的核心作用是隔離A、B兩組信號之間的串擾——鋁箔100%的覆蓋率能有效阻斷高頻信號在組間相互干擾。如果將內層鋁箔換成編織網，編織網本身存在縫隙(覆蓋率通常70%-95%)，無法做到完全隔離，會導致組間信號互相干擾，設備容易出現故障，同時成本也會更高。

　　三、低頻干擾問題交給外層編織網解決

　　外層編織網專門處理低頻干擾。如果使用環境中低頻干擾較大，我們直接加厚外層編織密度即可，無需改動內層鋁箔結構。鋁箔負責高頻隔離，編織網負責低頻屏蔽，二者搭配才能實現全頻段覆蓋。

　　四、關于銅箔壽命問題

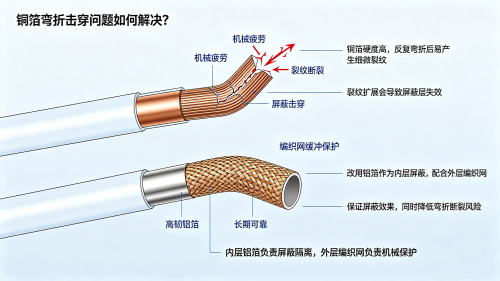

　　客戶提到的銅箔使用數月后被擊穿的問題，與銅箔在反復彎折中容易產生機械疲勞、導致裂紋或斷裂有關。我們的方案采用鋁箔而非銅箔作為內層屏蔽，配合外層編織網提供機械保護，在保證屏蔽效果的同時兼顧了長期使用的可靠性。

　　水下?lián)Q能器的屏蔽設計，關鍵在于“各司其職”——內層鋁箔隔離高頻串擾，外層編織網抑制低頻干擾，兩者配合才能實現穩定可靠的信號傳輸。單一材質替換不僅無法提升性能，反而可能引入新的問題。如果還有更多問題，歡迎和我們共同探討，大禹電子堅信，超聲的運用覆蓋每一個行業。
