做超聲理療探頭選型時，最容易被一句話卡住：這個頻段的R1到底大概是多少?看似是個“問個數值就行”的問題，背后卻關系到發射功率、匹配電路、溫升與穩定性。

　　先給出最關心的答案——但要強調一句：換能器的阻抗本身有波動，所以R1只能用“范圍”來回答更可靠。

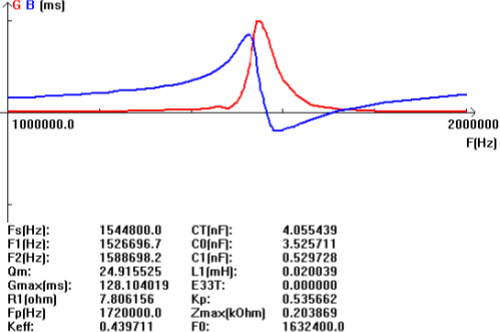

　　大禹電子理療換能器探頭(500kHz/1MHz/1.5MHz)R1阻抗范圍大致為：

　　500kHz：100～250Ω之間

　　1MHz：25～120Ω之間

　　1.5MHz：12～50Ω之間

　　可以看到，頻率越高，阻抗區間整體呈下降趨勢。這主要與換能器在不同諧振頻點下的等效電特性有關。頻率變化會影響其工作狀態和匹配結果，加上器件本身存在一定一致性波動，因此R1通常以區間形式給出更為合理。

　　阻抗之所以重要，是因為它直接決定發射功率。計算公式為：

　　瞬間發射功率 = 發射電壓2 ÷ 換能器阻抗

　　例如發射電壓為24V、阻抗為20Ω時，瞬時功率為24×24÷20=28.8W。可以看出，在電壓一定的情況下，阻抗越低，電流越大，輸出功率也越高，這對驅動電路設計提出更高要求。

　　此外，在連續使用場景下，換能器會產生溫升。理療探頭貼近人體工作，散熱條件不同于水中環境，溫度升高可能引起諧振頻率偏移，從而帶來阻抗變化。這也是實際測試中R1存在波動的重要原因。

　　因此，在整機設計時，應以對應頻段的阻抗區間為基礎，結合發射電壓與占空比(連續或脈沖模式)綜合評估功率輸出與溫升風險，預留合理電路余量，才能確保長期穩定運行。
