在水利灌溉、企業排污或城市排水現場，你或許遇到過這樣的窘境：渠道沒有標準堰槽，超聲波探頭被水流沖得微微晃動，屏幕上的流量讀數跟著“上躥下跳”，讓人心里完全沒底。

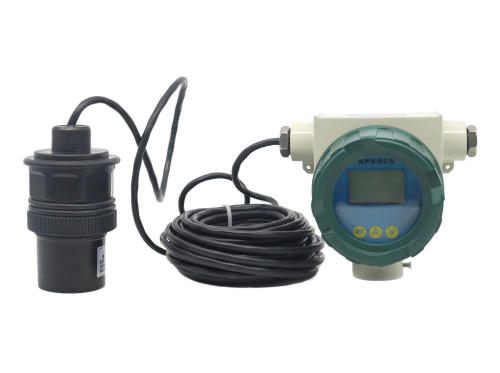

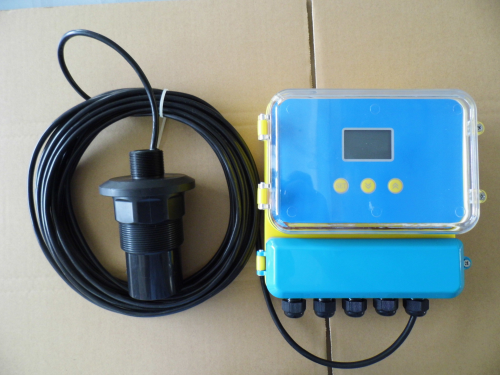

　　分體式超聲液位計，本是為復雜環境設計的非接觸測量利器。可一旦遇到“無堰槽+自由水面”的現場，一個小小的安裝細節，就足以決定測量的成敗。

　　為什么標準堰槽那么重要?

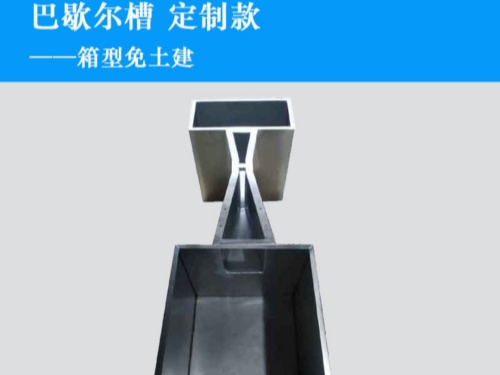

　　傳統明渠流量測量，通常依賴巴歇爾槽、三角堰等標準堰槽。它們能創造出一個規則的水流斷面，把水位與流量鎖定在固定的換算關系里——好比給水流鋪了條標準跑道，水位測準了，流量自然就準了。

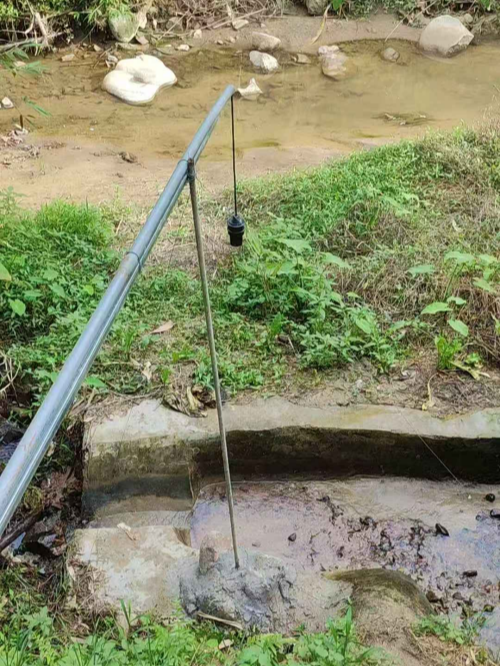

　　但在很多老舊渠道、自然河道或簡易排水溝現場，修標準堰槽成本高、空間受限，“無堰槽”測量成了無奈之選。此時流量計算完全依賴斷面形狀測量和水位監測。天然渠道水面本就容易波動，如果超聲波探頭安裝不牢，在風中或水流沖擊下晃動，那它探測到的“液面”就是一個抖動的虛影——精度自然無從談起。

　　一道擋板，簡易“穩流器”

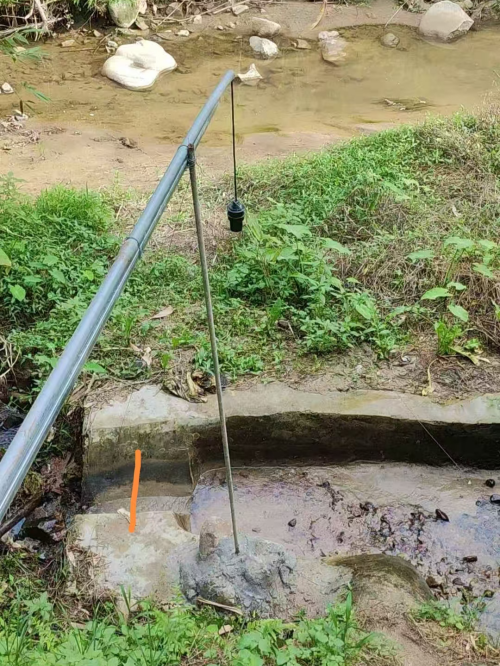

　　對于無堰槽且水流不穩的現場，一個行之有效的優化方案是：在探頭測量區域的下游，加裝一道簡易擋板。

　　原理并不復雜——通過人為設置一個低矮的溢流堰，水流在擋板前被適度壅高，形成一個小而穩定的蓄水區，水面波動顯著減弱。水位超過擋板高度后，再自然流出。雖然它不如標準堰槽那樣提供精確的換算系數，但能極大抑制紊流干擾，為超聲波探頭提供“安靜”的測量環境。加裝擋板后，流量讀數曲線往往從劇烈跳動變得平滑穩定。

　　幾點務實建議

　　固定先行：探頭底座務必焊死或用高強度螺栓鎖定，必要時斜拉鋼絲加固，杜絕一切晃動。

　　擋板因地制宜：可用PVC板、不銹鋼板，高度通常5-15厘米，以不造成上游漫溢為原則。

　　斷面測量要準：渠道底寬、邊坡坡度多次測量取平均值，這是流量換算的“地基”。

　　善用自診斷：留意設備是否提示“信號弱”“波動異常”——這往往是安裝不穩的證據。

　　如果你也遇到過“同樣設備、不同點位、數據差很多”的情況，歡迎把現場情況發給我們。很多時候，問題不在儀表本身，而在那顆沒固定好的探頭。大禹電子，愿與你一起把測量這件事做實、做穩。
